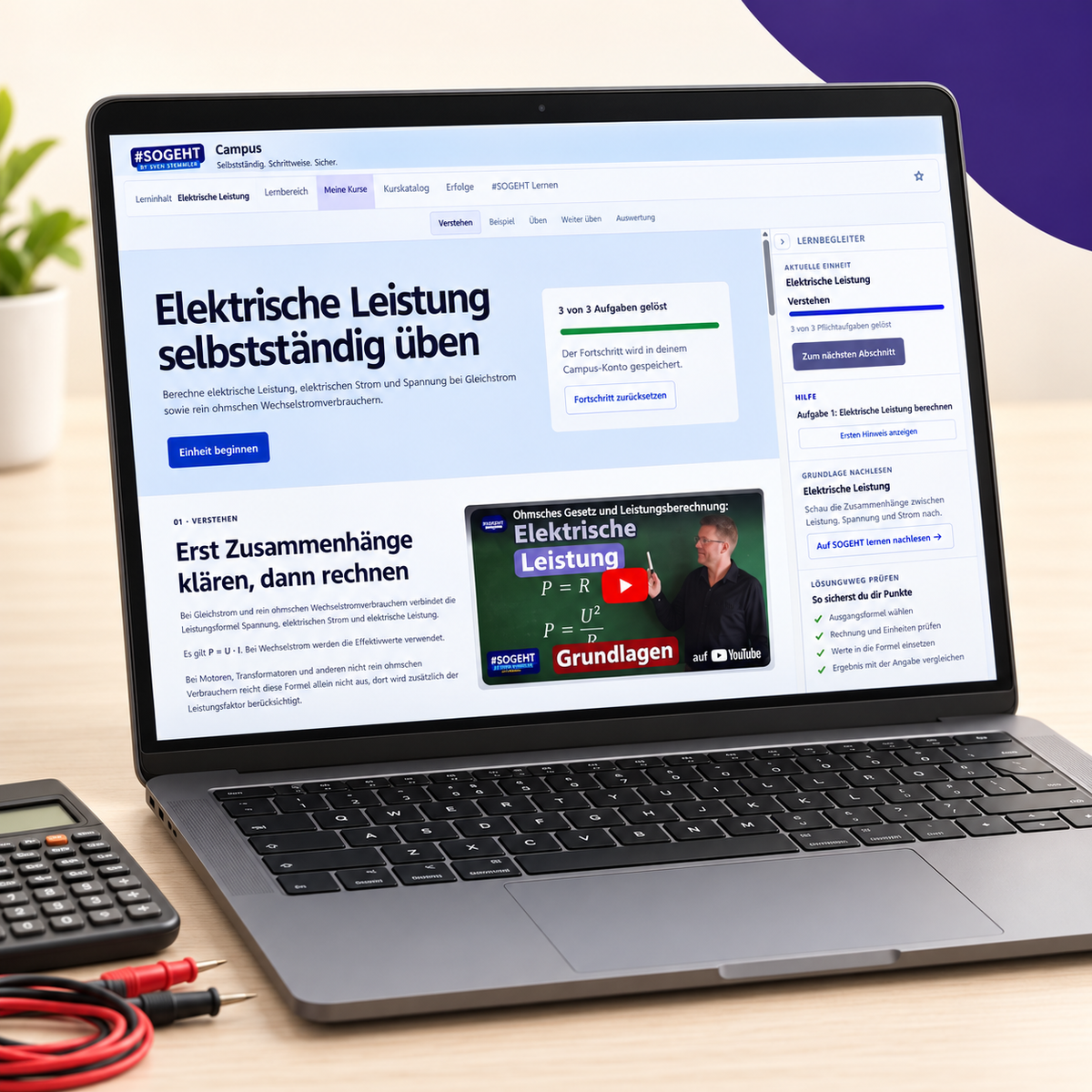

#SOGEHT Campus – Leitungsberechnung

Von der elektrischen Leistung bis zum erforderlichen Leiterquerschnitt.

In diesem #SOGEHT-Campus-Fachkurs lernst du die Leitungsberechnung in sechs aufeinander aufbauenden Lerneinheiten. Du berechnest zunächst elektrische Leistungen und Ströme, untersuchst anschließend Leiterwiderstand und Spannungsfall und führst diese Grundlagen schließlich zu einer vollständigen Leitungsberechnung zusammen.

Verständliche Erklärungen, passende Lernvideos, vollständig vorgerechnete Beispiele, gestufte Hilfen und interaktive Übungsaufgaben begleiten dich Schritt für Schritt.

Sechs aufeinander aufbauende Lerneinheiten

1. Elektrische Leistung
   Berechne elektrische Leistung, Strom und Spannung bei Gleichstrom und ohmschen Wechselstromverbrauchern.
2. Scheinleistung und Wirkfaktor
   Unterscheide Scheinleistung und Wirkleistung und bestimme den Wirkfaktor cos φ.
3. Wirkleistung im einphasigen Wechselstromkreis
   Berechne Wirkleistung, Strom und Spannung unter Berücksichtigung des Wirkfaktors.
4. Leiterwiderstand
   Berechne Leiterwiderstand, Leiterlänge und erforderlichen Leiterquerschnitt.
5. Spannungsfall
   Bestimme absoluten und prozentualen Spannungsfall sowie Grenzlänge und Mindestquerschnitt.
6. Strombelastbarkeit und Leitungsberechnung
   Prüfe den Überlastschutz, berücksichtige Korrekturfaktoren und wähle den maßgebenden Leiterquerschnitt.

Die fachliche Reihenfolge der Leitungsberechnung

Eine Leitung muss zunächst die Anforderungen an den Überlastschutz erfüllen:

I_B ≤ I_N ≤ I_Z

• I_B: Betriebsstrom des Stromkreises
• I_N: Bemessungsstrom der Schutzeinrichtung
• I_Z: zulässige Strombelastbarkeit der Leitung

Erst danach wird überprüft, ob der zulässige Spannungsfall eingehalten wird. Maßgebend ist am Ende der Leiterquerschnitt, der alle Anforderungen erfüllt.

So lernst du im #SOGEHT Campus

• verständliche Einführung der verwendeten Größen und Zusammenhänge
• passende Lernvideos zur Wiederholung und Vertiefung
• vollständig erklärte Beispielaufgaben
• drei aufeinander aufbauende Aufgabenstufen
• gestufte Hilfen durch den Lernbegleiter
• ausführliche und nachvollziehbare Lösungswege
• zusätzliche Aufgaben zum selbstständigen Festigen
• persönlicher Lernfortschritt und Auswertung

Mehr als nur das richtige Ergebnis

In Klassenarbeiten und Prüfungen gibt das richtige Endergebnis häufig nur einen Teil der erreichbaren Punkte. Deshalb trainierst du im Campus einen vollständigen und nachvollziehbaren Lösungsweg.

Dazu gehören die Ausgangsformel, die eingesetzten Werte, alle Einheiten, die Rechnung, das Ergebnis, eine passende Antwort und – wenn sinnvoll – eine Probe oder Plausibilitätskontrolle.

Wenn es dir beim Lösen hilft, kannst du deine Rechnung zusätzlich mit „Gegeben“ und „Gesucht“ beginnen.

Für wen eignet sich der Kurs?

• Auszubildende in elektrotechnischen Berufen
• Schülerinnen und Schüler an Berufsbildenden Schulen
• Lernende in der Vorbereitung auf GP1 oder GP2
• Berufseinsteigerinnen und Berufseinsteiger
• Fachkräfte, die ihre Grundlagen auffrischen möchten

Empfohlene Vorkenntnisse

• Grundlagen des Ohmschen Gesetzes
• sicheres Umstellen einfacher Formeln
• Umgang mit elektrischen Größen und Einheiten
• grundlegende Prozentrechnung

So erhältst du deinen Kurszugang

1. Schließe die Bestellung im #SOGEHT Shop ab.
2. Du erhältst deinen persönlichen Zugangscode per E-Mail.
3. Registriere dich kostenlos im #SOGEHT Campus oder melde dich an.
4. Löse den Zugangscode in deinem Lernbereich ein.
5. Beginne mit dem freigeschalteten Fachkurs.

Dein Kurszugang

• vollständiger Fachkurs mit sechs Lerneinheiten
• persönlicher Zugang für eine lernende Person
• einmalige Zahlung – kein Abonnement
• dauerhaft mit dem persönlichen Campus-Konto verbunden
• im Browser auf Smartphone, Tablet und Computer nutzbar
• zeitlich und räumlich selbstständiges Lernen

Für die Nutzung benötigst du eine Internetverbindung, einen aktuellen Browser und eine erreichbare E-Mail-Adresse.

Wichtig: Der Zugangscode ist persönlich und nicht übertragbar. Der Kaufende und die lernende Person dürfen unterschiedlich sein. So kann der Kurs beispielsweise von Eltern oder Ausbildungsbetrieben erworben und anschließend für das Konto der lernenden Person freigeschaltet werden.

Hinweis: Der #SOGEHT Campus unterstützt das selbstständige Lernen und Üben. Er ersetzt keinen Unterricht, keine fachpraktische Unterweisung und keine verbindlichen Normen, Tabellen oder Herstellerangaben.
